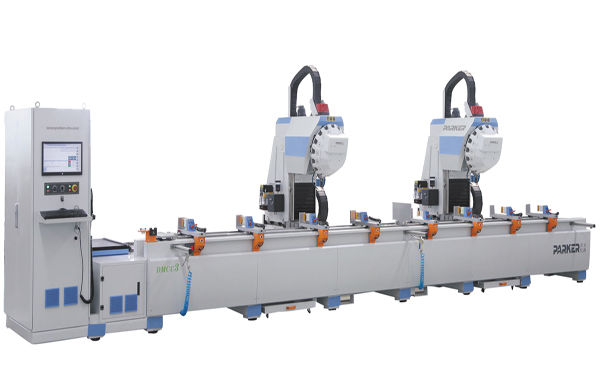

鋁型材加工中心主要應用于門窗幕墻、航空航天、軌道交通設備等工業型材加工行業。采用意大利型材加工中心經典結構與德國型材數控技術結合我司專業成果研發而成。通過CNC控制三軸、四軸、五軸聯動或二軸分別插補實現對鋁合金、輕質合金、鐵質及PVC等型材的多面進行鉆孔、攻絲、銑削、切斷有序加工。該機主要控制件、動力件、驅動件全部選用世界名品，整機身經熱處理后由加工中心一次加工而成，確保了該機運行穩定、加工精確，效率高、堅固耐用。創新采用多工作區域設計可以在一個區工作時，而在另一個區裝卸工件，也可以在不同的工作區執行不同的加工任務；通過四軸、五軸數控（主軸頭旋轉或加裝C軸旋轉工作臺通過0°~ 180°的旋轉），實現工件一次裝夾完成三~五面加工。刀庫設有9個刀位，可根據程序要求自動換刀；所有運動部件均采用間歇式供給系統集中潤滑，刀具采用冷凍噴霧系統進行冷卻，提高壽命和工件的加工精度；設有切屑回收箱、可移動上料工作臺、光幕防護裝置、三維編程顯示，操作環保、安全、清晰、便捷。
適用行業：鋁型材，鋼型材，塑鋼型材，火車內飾，飛機內飾，軌道車輛裝備，汽車內飾，門窗幕墻，游艇，建筑裝潢。
特點：
1、主軸轉速高
通用加工中心主軸轉速一般在8000rpm以下;而派克機器的鋁型材加工中心主軸轉速要達到或超過18000rpm.由于轉速高,一般采用集成式永磁同步電主軸,將刀具夾持、吹氣清潔、循環水冷卻等功能集成在一體.
冷卻液系統分澆注冷卻和噴霧冷卻兩種形式.后者屬于較先進的準干式切削和微量潤滑系統(MQL)概念,冷卻潤滑效率高,冷卻液消耗少,尤其適合鋁型材加工.
2、縱向行程大
為適應鋁型材細長類零件的特點,鋁型材加工中心工作臺面多為窄長形狀.寬度不超過500mm;長度6500mm至7000mm,以適應典型的6米型材加工.工作臺面上標配氣動夾具和定位靠板,便于工件定位、夾緊.鋁型材加工中心結構布局有龍門式、動柱式、動梁式三種,體現在機床剛性、運行平穩、操作方便等性能指標上三種布局各有優點.配有A軸(繞X軸旋轉)的加工中心一次裝夾可完成鋁型材三個面的加工.
3、精度、剛性適中
門窗、幕墻涉及的框、梃、桁等型材件加工精度一般在IT10至IT12之間;加上加工對象多為薄壁件,鋁型材加工中心不需要追求過高的定位精度和剛性.鋁型材加工中心的床身等結構件多采用鋼板焊接,這在通用加工中心中也很少見.
優勢：
1.適用各種鋁合金型材的安裝孔、流水槽、鎖孔、形孔等加工工序。
2.一次裝卡即可完成同一加工面上全部孔、槽的加工，具有極高的工作效率。
3.采用高品質進口計算機數控系統，具有良好的用戶操作界面。
4.采用意大利進口大功率氣冷高速主軸，高質量地完成各種鉆、銑、削加工。
5.采用高品質的交流伺服電機、滾珠絲杠、線性導軌及軸承等結構以確保設備具有較高的加工精度。
6.主軸采用HSD 進口高速電主軸。
7.帶有8工位傘式庫，
8.設有防護裝置，完全保護操作者的人身安全。
9.采用自動定位系統。
10.采用冷卻噴霧系統，可對刀具進行冷卻處理。
功能特點：
采用高品質的進口伺服電機、滾珠絲杠、直線導軌副及軸承等機構以確保設備具有較高的加工精度。
帶有6工位刀具庫，自動換刀（用時直徑在80~150銑刀時，相鄰兩個刀位為空）。 ? ?
設有半封閉的防護罩，安全性得到提高。
夾具位置可自動擺放（需軟件支持）。
技術參數：
縱向行程 (x軸)：7600mm
橫向行程 (y軸)：960mm
垂直行程 (z軸)：610mm
X軸運行速度：0~90m/min
Y軸運行速度：0~80m/min
Z軸運行速度：0~75m/min
主軸回轉范圍：-90o~0o~+90o
刀具庫： 6刀位、程序下可自動換刀
刀具安裝長度：165mm
氣源： 0.5-0.8Mpa
電源： 380V/50Hz
加工尺寸范圍（寬×高×長）：550×300×7300mm
外形尺寸（長×寬×高）：10100×2300×2600mm
鋁型材加工中心視頻：
派克機器專注鋁型材加工設備的研發與制造20年，承接各類龍門加工中心，五軸加工中心等鋁型材加工中心的定制。作為省級技術研發中心的派克機器擁有一支技術過硬的隊伍，根據客戶工藝及型材需求定制的加工中心，性價比高，性能穩定。在業界享有盛名！
鋁型材加工中心，作為數控加工中心的一種，主要是專業用于對工業鋁材進行數控自動化加工，過去由于工業鋁材的應用比較窄，主要是應用于日常生活和建筑等領域，所以工業鋁型材加工中心在工業鋁加工上很少得到應用。
近年來，隨著工業鋁應用領域的擴大，尤其是軌道交通、航空航天、汽車船舶工業等領域大量使用鋁合金材料，使得工業鋁加工行業面臨的技術要求越來越高。只有大力對接工業鋁材加工領域，才能開發出更多種類型號的適應軌道交通、汽車工業、裝飾建材等行業的鋁型材加工中心。且在實際適用過程中，必須積累大量的工業鋁加工行業的數據和材料，才能夠有針對性地為工業鋁加工企業提供個性化的解決方案和工業鋁型材方面的技術支持。
國內以山東派克諾爾機器有限公司為代表的工業鋁型材加工中心研發制造企業，正在加大技術創新步伐，瞄準工業鋁材加工設備的技術前沿，引進國外高科技軟件，快速提升企業研發實力。軌道交通、工業鋁型材專業龍門加工中心系列汽車工業專用的高速鋁型材加工中心系列為工業鋁加工行業提質增效提供裝備支持，并充分體現其自身技術優勢。
